向4F2和3D DRAM的過渡預計將進一步提振設備需求。

應用材料公司表示，不斷增長的半導體需求預計將使芯片設備市場在未來幾年保持強勁增長。

應用材料公司總裁兼首席執行官加里·迪克森在5月14日舉行的公司2026財年第二季度收益電話會議上表示，推動半導體需求的市場環境將在未來幾年保持強勁。

迪克森表示：“由于計算需求不斷增長，一些客戶越來越擔心到2030年的半導體供應問題。”

半導體需求的長期激增與人工智能時代的到來密切相關。業界認為，我們已經進入了智能體人工智能時代，在這個時代，系統無需人工干預即可自主執行任務。這一趨勢推動了包括CPU、DRAM和NAND閃存在內的半導體需求激增。隨著人工智能通過機器人、自動駕駛汽車和其他需要大量半導體的系統融入現實世界，下一階段——物理人工智能——預計也將到來。應用材料公司預計，這些變化將帶來結構性增長，并持續推動設備需求保持在目前的高位。

為了滿足未來的需求，芯片制造商們已經在建設大量新的半導體制造廠。應用材料公司表示，目前該公司在全球范圍內參與了100多個新的晶圓廠項目，僅第一季度就新增了10多個項目。這些項目大多是從零開始建設的大型新建晶圓廠。

這些新建的晶圓廠對設備的要求極高，這意味著工藝設備在投資成本和運營中都占據了很大比例。應用材料公司預計，隨著這些設施分階段建成，客戶設備訂單將大幅增長。該公司預計，從明年到2028年，主要設備的部署速度將加快?！拔覀儗⒗^續與客戶進行磋商，同時展望明年和2028年，”迪克森表示。

應用材料正越來越多地簽署2–3年長期供貨協議，而非短期合同，旨在為客戶大規模建廠與長期投資保障穩定供應。長期協議有助于維持盈利穩定，但也限制公司根據市場快速調價的能力。對此，應用材料計劃通過持續推出高價值設備、逐步升級產品組合來提升毛利率。

即便在正式供貨協議敲定前，公司也基于未來8個季度需求預測與核心客戶緊密協作?？蛻魰?huì)透明共享未來兩年設備需求與訂單計劃，確保交付順暢。

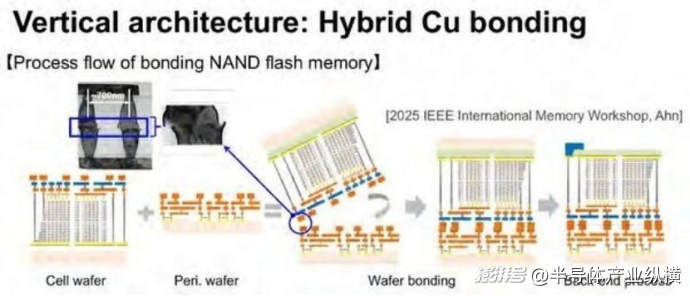

三星電子在其4F2DRAM中引入VCT技術。（來源：三星電子）

目前，應用材料設備交期約為8個季度，主要受半導體設備零部件供應鏈限制。隨著芯片設備需求激增，多家零部件供應商已達產能上限。應用材料在全球擁有約2000家直接零部件供應商。首席財務官BriceHill表示，供應商擴產與追加投資需要較長周期。

除新建晶圓廠外，應用材料預計DRAM技術結構性變革（包括向3D DRAM過渡）將進一步拉動半導體工藝設備需求。典型案例是CMOS邏輯電路采用先進外延技術。外延工藝通過原子沿特定晶格排列，在晶圓上形成高質量半導體層，所獲高純度單晶層適用于高速、低功耗晶體管。在DRAM與NAND閃存中，CMOS邏輯用于控制存儲單元的外圍電路。

應用材料提供包括Centura Xtera Epi在內的外延設備。2026財年第二季度，外延設備與原子層沉積（ALD）、材料工程系統一同創下?tīng)I(yíng)收新高。迪克森表示，先進代工與DRAM工藝轉型正成為應用材料DRAM業務的核心增長動力。

公司還預計，長期內存架構轉型將成為重要利好。當前6F2DRAM將向4F2演進，最終走向3D DRAM，材料密集度持續提升?！癋”指半導體制程可實現的最小特征尺寸。6F2結構中每個存儲單元為3F×2F矩形，4F2為2F×2F正方形。理論上，轉向4F2可在相同芯片面積內多容納30%–50%的單元。

但晶體管尺寸縮小會引發短溝道效應，溝道過短導致柵極無法有效控制電流，引發漏電。為解決該問題，三星電子、SK海力士等廠商正引入垂直溝道與柵極結構。相比平面結構，垂直架構需要更多沉積與刻蝕步驟，3D DRAM亦是如此。

迪克森稱：“應用材料是DRAM工藝設備領域的領軍企業，擁有無可匹敵的沉積與刻蝕技術。我們?cè)?F2向4F2、最終向3D DRAM的轉型中占據優勢地位?！?/p>
