作者：毛爍

智能網聯汽車其實就是四個輪子的“具身智能”，這一觀點已經被行業內越來越多人認可。

現在的智能網聯汽車不僅依賴感知環境、理解指令，更要在瞬息萬變的道路場景中做出自主決策。

但是，隨著傳感器數量和數據量的爆炸式增長，車輛的“神經系統”——底層通信，越來越難以承載海量數據的瞬時交互。每一次傳感器信號的傳輸與中央控制指令的交互，都在逼近硬件的極限邊界。

作為國內時敏通信芯片領域的先鋒力量，芯升半導體跳出了傳統的介質替換思維，以一條融合“TSN（時間敏感網絡）+ PON（無源光網絡）+ 光纖”的路徑，為智能網聯汽車重塑一張自主創新的全光網底座。

01  車載通信架構的 “換底” 時刻

在高階自動駕駛的演進過程中，車載傳感器的分辨率與采樣率正呈指數級攀升。高清環視攝像頭的未壓縮視頻流，通信速率需求已經達到了800Mbps甚至1Gbps 以上；而激光雷達與4D 毫米波雷達產生的三維點云數據，更是將瞬時帶寬需求推向了更大的量級。

面對如此巨大的帶寬壓力，傳統CAN、LIN 總線因物理帶寬上限僅為兆級（LIN 只有幾十kbps），早已無法勝任高速數據傳輸任務。行業轉而采用基于同軸電纜或雙絞線的SerDes點對點直連技術來彌補帶寬缺口。

然而，這種通過增加線束數量與收發節點來擴展帶寬的 “物理堆疊”模式，也引發了其他的系統性挑戰。

首當其沖的是車載高速線束系統的工程挑戰。點對點的無序連接導致車內高頻線束種類繁雜、重量大且柔韌性差。在有限的車身走線空間內，沉重的線束不僅大幅推高了BOM 成本也增加了裝配難度。

更為嚴峻的是電磁干擾風險。隨著汽車邁向800V及更高電壓平臺，碳化硅（SiC）功率器件的高頻開關動作必然產生強烈的電磁輻射（EMI）。在這種高壓、高頻、復雜的電磁環境下，高速電信號在銅纜中傳輸時極易出現信號衰減、串?dāng)_等問題，嚴重影響數據傳輸?shù)目煽啃浴?/p>

這些問題在商用車等車身較長的應用場景中表現得尤為突出。中大型商用車的信號傳輸距離可達十幾米，銅纜在長距離、高帶寬與強電磁干擾疊加的環境下，誤碼率會呈指數級上升。

由此可以看出，銅纜物理介質已經不是“打補丁”就能繞過的問題，要繼續往上走，整套架構就需要“換底”。但換底之前，還有一道緊迫的關卡——協議的統一。

02  TSN跨越車載數據流的“十字路口”

要理解為什么協議會成為關卡，就需要明確如今整車架構正在發生的劇變。事實上，車載數據流天然存在的雙重矛盾需求。

一方面，高清視頻流、激光雷達與4D毫米波雷達點云等感知數據，對網絡帶寬提出了 Gbps級的要求；另一方面，剎車、轉向、動力控制等關乎行車安全的硬實時指令，對網絡的微秒級抖動、零丟包率有著不可妥協的確定性要求。

在傳統分布式ECU架構下，這兩類特性迥異的數據通過不同總線分別傳輸，互不干擾。但在中央計算架構下，所有感知數據與控制指令必須統一匯聚至中央SoC進行融合處理，這就要求底層網絡必須能夠在同一物理鏈路上同時承載大帶寬、非實時流量、高確定性實時流量。

傳統的標準以太網采用的是CSMA/CD（載波偵聽多路訪問 / 沖突檢測）機制，這種方式一旦出現數據擁塞，便無法保證控制指令的到達時間。

然而，TSN（時間敏感網絡）協議族的引入，正是通過全局高精度時鐘同步、流量調度（如 IEEE 802.1Qbv時間感知整形）、幀搶占（Qbu）等微架構層面的硬件機制，讓異構的多業務數據能夠在同一張共性網絡中實現實時、可靠、無阻塞調度。

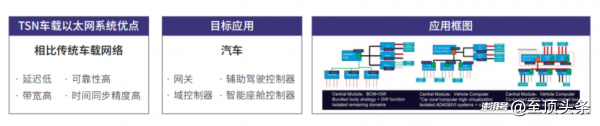

基于這一關鍵技術升級的節點上，芯升半導體率先完成了底層核心技術的閉環，推出了SV3111車規級11口以太網TSN交換芯片。

SV3111的各項核心指標達到了國際一線水平。該芯片內部集成了100BASE-T1、1000BASE-T1、100BASE-TX 以及高速的xMII、SGMII/2500Base-X、PCIe 3.0 等豐富的端口組合，最高交換帶寬可達33Gbps。

具體看，該芯片不僅支持IEEE 802.1AS-2020、Qav/Qbv/Qat、CB、Qci等全棧TSN協議的硬件加速引擎，還內嵌了高性能RISC-V 架構的CPU，通過QSPI高速外設接口支持車輛安全快速啟動。

03  從“光以太”到“TSPON”融合

當TSN協議從邏輯層面解決了“實時與大帶寬”的共存挑戰后，突破物理介質的天花板就成了最后一塊拼圖。

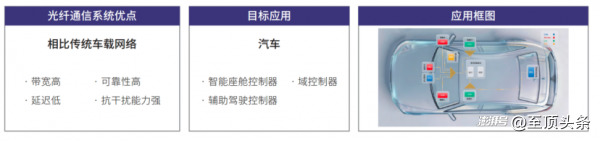

“光纖上車”因其天然物理特性，被業界認為是替代銅纜的新解法。光信號完全免疫車內的高壓電磁干擾（EMC），線徑極細且重量極輕，單通道帶寬可輕松向10G、25G乃至50G平滑演進，長距離傳輸毫無衰減壓力。

其實，在全光網絡的底層架構路線上，半導體行業曾有兩條候選路徑：：一條是直接照搬 IT 行業成熟的“光以太網”，另一條是引入電信領域常見的PON（無源光網絡），并針對車載場景重塑。

但是這兩條路都有缺陷。光以太網的問題出在成本。其沿用傳統的點對點（P2P）連接，車內部署的十幾個攝像頭、多塊屏幕及雷達傳感器，每一條鏈路兩端都需要配備獨立的光收發模塊。對于成本極度敏感的汽車行業，這種架構的BOM 遠超整車廠的可接受范圍。

反而，PON在成本結構上具備天然優勢。其采用點到多點（P2MP）的樹型拓?fù)洹幻?OLT（光線路終端）芯片部署于中央計算節點，引出一根主干光纖后，僅通過純物理的無源分光器（Splitter），即可連接分布在車身各處的多個ONU（光網絡單元）終端芯片，覆蓋車內攝像頭、顯示屏、雷達等各類外設。相比光以太，這種架構可將全車光模塊與有源器件的使用量削減70%以上，讓整車網絡成本與線束復雜度都大幅下降。

但是， PON原生上不了車。

PON脫胎于民用光纖入戶場景，天然存在毫秒級的網絡抖動，無法滿足車載控制指令微秒級的響應要求。這意味著，PON雖然在成本結構上有優勢，但在確定性上，反而比電信號以太網還要差。

然而，芯升半導體的破局點，正在PON的短板上把TSN調度協議，在MAC（介質訪問控制）層直接集成到PON的光通信底層機制中，由此首創了車規級TSPON 技術。

芯升半導體推出的SV37XX車規級TSPON芯片，正是這一架構的集大成者。

作為一款高度集成的SoC，SV37XX內部包含OLT/ONU核心數據通路處理模塊，還集成了接口協議轉換引擎，能在芯片底層直接捕獲高速的 MIPI、(e)DP 視頻流，以及以太網、PCIe 乃至低速的CAN、SPI 等異構協議，將其統一封裝進入XGSPON（10G 帶寬）的光鏈路中進行時分復用傳輸。

憑借硬件級的TSN 調度融合，SV37XX 將整個光網絡的系統級時鐘同步精度極限壓縮到了20ns，端到端的實時傳輸時延低至20us，并支持車載環境150ms內冷啟動上線。

在這套TSPON搭建的全光底座上，高帶寬的智駕視頻流與低時延的底盤線控指令，能在同一根光纖里實現無阻塞協同。

04  下一個“分水嶺”

從全球半導體產業博弈的視角來看，車載底層網絡芯片長期是中國汽車工業的核心短板。在這個市場規模數十億元，且正持續爆發式增長的細分領域中，本土化率卻常年不到1%，產業命脈被幾家國際老牌半導體巨頭牢牢掌控。

但危機之中也孕育著時代變局。中國新能源汽車在三電技術、智能化平臺等領域已確立系統性全球領先優勢。出于構建安全可控的多元化供應鏈，以及在未來物理AI競爭中打造底層硬件差異化壁壘的雙重戰略考量。

中國整車企業，正牽引國內半導體企業開展底層核心技術的全棧式重構。

也正是這股來自整車端的強大牽引力，讓芯升半導體這樣的國產車規芯片企業獲得了從跟隨者轉變?yōu)橄乱淮ㄐ偶軜?gòu)定義者的歷史機遇。

芯升半導體負責人判斷，很快將迎來車載底層電子電氣架構演進的關鍵“分水嶺”。這一判斷已在頭部整車企業、光纖線束廠商、車規級光連接器及光模塊供應商等全產業鏈環節逐步形成共識。

在這一節點之前，行業將處于局部痛點場景驗證、車規級工程工藝打磨、光電協同生態構建的關鍵積蓄期。一旦越過這一節點，伴隨核心光電芯片工藝的成熟與量產路試的閉環，新一代汽車電子電氣架構的頂層設計，將加速轉向全光網絡底座。

在算力與數據的光速博弈中，本土半導體產業正憑借原生架構的顛覆式創新，讓一張真正屬于中國智能網聯汽車的“全光網底座”，加速落成！
