5月26日下午，由Xverse元宇宙主辦的「元宇宙科技應用發展研討會：數字孿生與虛擬現實應用」在線上成功舉辦。西門子工業軟件中國區副總裁石銀明博士，帶來《基于數字孿生的正向研發體系建設》的主題分享。

數字孿生技術已有十幾年的發展歷史，其在工業領域中的應用也已有好些年，是工業“元宇宙”。直到近期，F(xiàn)acebook等企業才將其從工業推廣至社交網絡，號稱“元宇宙”。本次研討會中，石博士主要圍繞“基于數字孿生的正向研發體系建設”這一主題展開討論。

好奇號和研發背后的挑戰

數字孿生這一概念最早起源于航天，是為了解決天地一體化，或天地協同問題。NASA好奇號研制就是其中的代表，好奇號研發時，面臨著“899公斤的重量”、“500000條計算機代碼”、“重力場不同無法充分測試”、“6大部件的協同整合”等問題。但凡研發過程中稍有差錯，就會前功盡棄。這也是整個的研發過程中，最擔心的問題。即到了后期，整個設計出來問題很多，導致任務失敗。

根據NAFEMS研究，70%的問題在需求階段被導入，在詳細設計階段到驗證階段期間，導入的真正導致的問題分別是20%，10%。然而，我們通常很晚才會發現問題，50%的問題到驗證階段，30%的問題到了系統確認階段。而且，越往后期發現錯誤，糾正的成本就越高。

具體來看，若設計一個典型復雜的系統，我們將會在不同流程中面臨哪些問題？

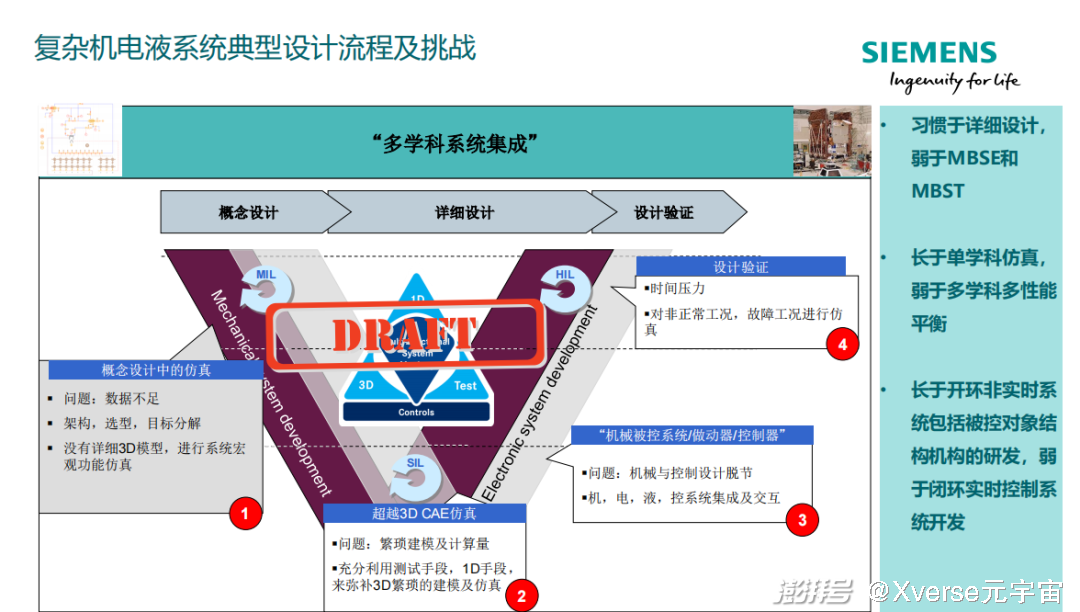

以復雜機電液系統典型設計流程為例，在概念設計階段，架構、選型、目標分解等問題非常重要，它們出現的錯誤往往是顛覆性的。但這個階段的信息很少，決策又很重要，挑戰非常大。

在詳細設計階段，盡管我們有大量的繁瑣的模型，但在這些模型里面，也會存在很多的問題，比如繁瑣建模及計算量問題。到了第三個階段，即系統集成時，機械被控系統、做動器、控制器之間存在機械與控制設計脫節問題。樣機出來之后，即設計驗證階段，對于非正常工況、極端工況、危險工況的實驗壓力非常大。

數字孿生技術和方法論恰好為解決以上這些挑戰提供了一種途徑，通過在虛擬世界中模擬產品、工藝和資源及其相互作用，預測真實世界。將預測結果與實際值進行比較，支持產品持續改進。

數字孿生與虛實結合的應用

石博士介紹，根據不同的階段，數字孿生分為產品數字孿生、生產數字孿生、生產性能數字孿生和產品性能數字?jǐn)?shù)字孿生。而整個的在研發階段，數字孿生是解決從0到1的問題。后期制造到運維階段，是1到100的問題。

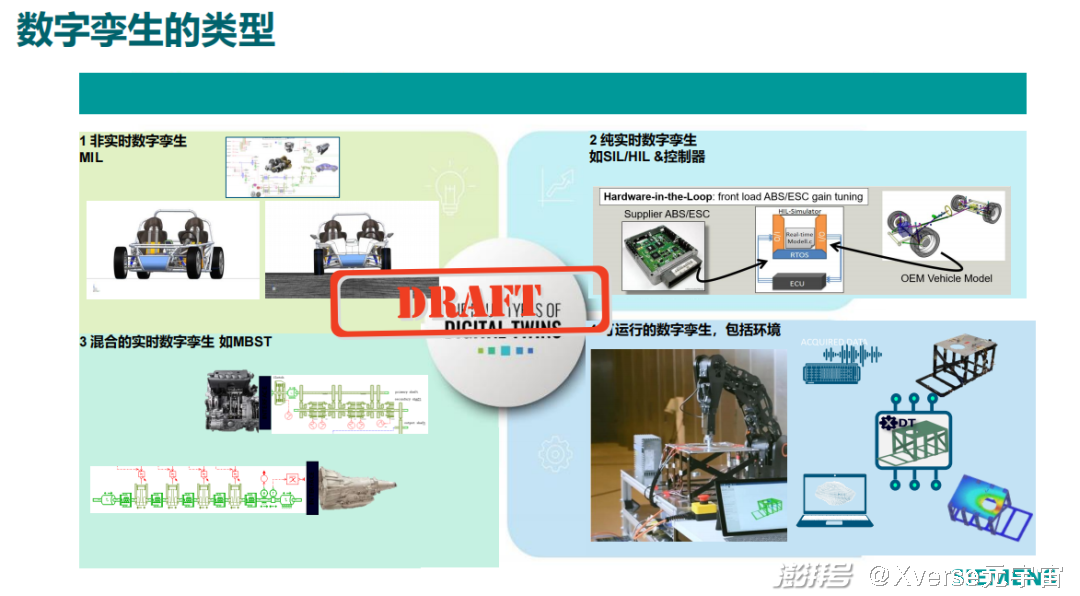

對于制造業來說，數字孿生有四大類型，第一類是非實時數字孿生，從控制的角度來講，叫模型在環；第二類是純實時的數字孿生，如SIL/HIL &控制器；第三類是混合的實時數字孿生，如MBST；最后一類是可運行的數字孿生。

在不同研發階段，數字孿生的顆粒度是不一樣的，它的實時性、復雜度、精確度也不一樣，從復雜程度排名，分別是1維功能模型 、3維多剛體模型、3維線性剛?cè)狁詈夏Ｐ汀?維非線性剛?cè)狁詈夏Ｐ汀?p>

而在虛實結合層面，它對應的研發階段是仿真和測試。測試與仿真是交互促進的，比如要使產品達到一定的性能，可能通過仿真便可解決一部分，但到了一定階段以后，只能通過測試去解決。

另外，虛實結合的形式在不同的研發階段是不一樣的。從零部件級別的虛實結合去驗證，到以系統級的虛實結合去驗證，再到整裝備變成整機后，以整機級別的虛實結合去驗證。驗證以后的孿生模型再去做大量的危險工況，極端工況、重復工況等。

基于數字孿生的正向研發體系

石博士表示，如今，要提高制造業的研發水平，就必須要轉變做正向，做預測性的研發，而不是逆向，驗證性的?；跀?shù)字孿生的正向研發體系，正是在這樣的背景下產生和發展的。

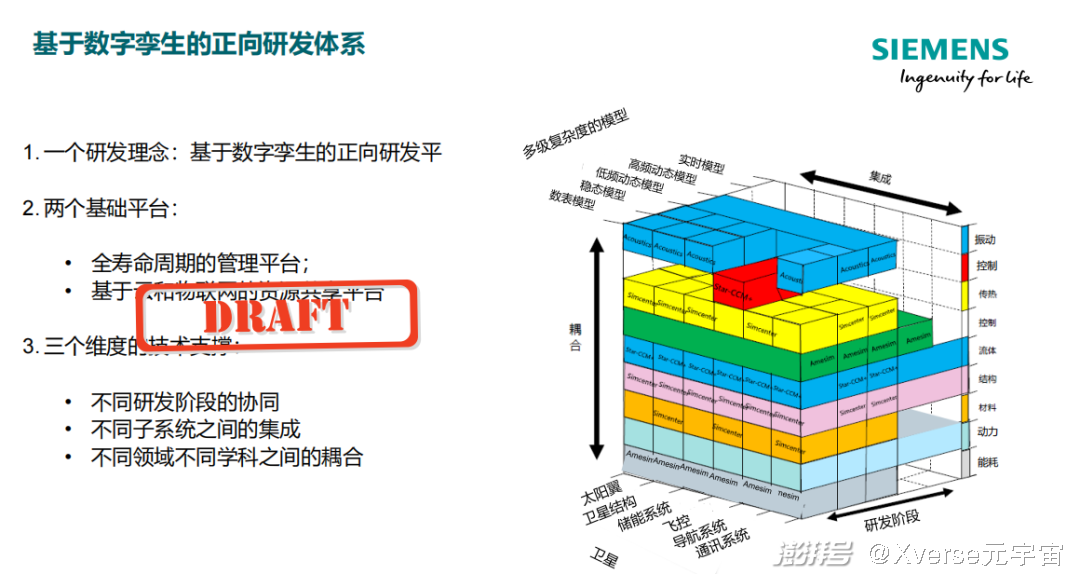

在研討會中，石博士詳細的介紹了“基于數字孿生的正向研發”理念和兩個基礎平臺。其中一個基礎平臺是全生命周期管理平臺，往往針對的是非實時數據。平臺的成熟度從最早沒有管控的數據到存檔的數據，到無縫捕捉和管理的數據，到流程化，再到流程自動化，不同階段的成熟度是不一樣的。

另一個基礎平臺是基于云和物聯網的資源共享平臺，云實現了計算資源的共享，物聯網則實現了設備資源的共享。在基于云和物聯網的資源共享平臺中，它的實測數據可通過現場采集傳到云上，而后可以再回到研發設計階段，或?qū)嶒?yàn)室。

此外，石博士還表示，一個好的研發體系還需要考慮三個維度的技術支撐。其一是不同研發階段的協同，包括從需求到功能研究，從數表模型到穩態的模型，到低頻動態模型，到高頻動態模型，到實時的模型。其二是不同子系統之間的集成，最后是不同領域不同學科之間的耦合。

以虛擬飛機項目為例，它包含有電機系統，電壓系統，燃油系統等，首先進行接口交聯分析，得到各子系統與其他所有子系統的接口交聯關系圖；在此基礎上建立該子系統外部接口模型，在模型中復現接口交聯關系圖；對得到的外部接口模型進行內部建模，得到子系統的完整架構級模型。將上述7個子系統模型 根據接口交聯關系連接，即可得到完整機電系統非實時架構級模型?；诖?，我們便可以快速性能的預測，迅速發現問題。

石銀明，2001年5月獲得上海交通大學振動沖擊噪聲國家重點實驗室博士學位，2001年6月至2004年4月在比利時布魯塞爾大學訪問研究，并與魯汶大學合作，參與復合材料的參數識別項目。2004年4月在比利時加入LMS國際公司，長期擔任LMS國際公司中國區技術總監。2013年至2021年5月任西門子工業軟件中國區仿真與測試產品技術總監。2021年5月至今，任西門子工業軟件中國區副總裁。
